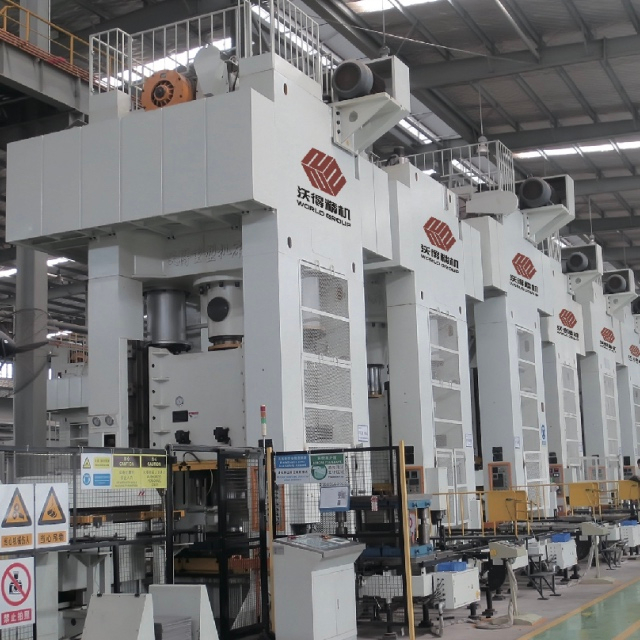

JS31 Düz taraflı tek nokta dişli pres

Tek nokta H çerçevesi eksantrik dişli pres, metal parçalar kesme, yumruklama, çizim ve patlama için uygundur. Dişli presinin yüksek enerjili uzun strok uzunluğu vardır. Araba jant, düdüklü tencere ve çelik şişe üretimi için yaygın olarak kullanılır. Bu eksantrik dişli tek noktalı pres, 125ton ila 2000ton arasında kapasite aralığına sahiptir. Büyük pres yapısı, bağlama çubuğu tipidir, küçük boyutlu pres mono blok tipi olabilir.

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Model：
JS31
ürün markası：
WORLD

Ürün Açıklaması

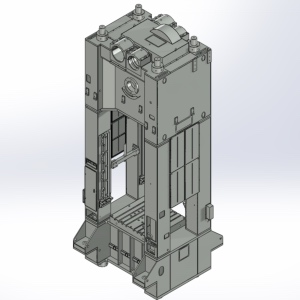

Tek nokta ekentik dişli presinin güçlü H kare yapısı

160ton, 250ton, 315ton ve 400ton pres gövdeleri gibi daha küçük presler mono blok tipi döküm ütüleridir. Daha büyük pres gövdeleri, çubuk tipi çelik kaynaklı tiptir. Kuru tip debriyaj üstte ve çerçevenin ortasındaki 8 yüz kılavuzu boyunca slayt hareket ediyor.

Eksantrik dişli sürücü presinin metal şekillendirme uygulamaları

. Tencerelerin metal şekillendirilmesi

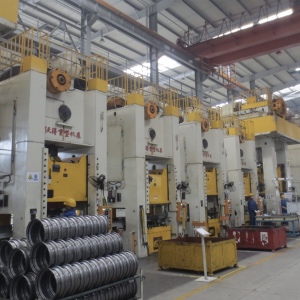

Araba jantlarının metal oluşturulması

. Yatak halkalarının dövülmesi

. Valflerin dövülmesi

. Metal B oluşturma ve fincan çizimi

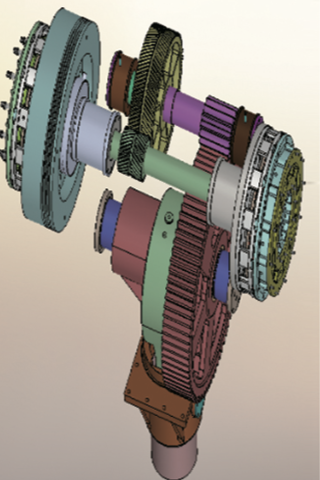

Tek nokta ekketrik dişli şanzıman

Eksantrik dişli şanzımanı, krank presinden daha uzun strok uzunluğu sağlayabilir. JS Eccetric dişli pres, metal tabaka çizim işlemi için daha uygun olan geleneksel krank presinden daha güçlü bir engergy'ye sahiptir.

Ayrı tip kuru debriyaj ve fren. Debriyaj bloğu gelecekteki bakım için değiştirilebilir. Debriyaj bloğu temizliği, hizmet ömrünü 5 yıldan fazla sağlamak için ayarlanabilir.

Yüksek mukavemetli alaşımlı çelik kaynaklı tip dişliler. Geat dişleri daha düşük gürültü için öğütülmüştür. Yüksek hızlı dişliler balıksırtı tipidir.

Dişli Sürücü Pres Teknik Parametreleri

Parametre		Birim	JS31-125	JS31-160	JS31-200	JS31-250	JS31-315	JS31-400A	JS31-400B	JS31-400C
Nominal kapasite		Kn	1250	1600	2000	250	3150	4000	4000	4000
Nominal basınç vuruşu		mm	7	8	10	10	12	13	13	13
Slayt vuruşu		mm	130	160	200	200	220	250	250	400
Dakikada vuruş		mm	35	32	32	28	28	25	20	20
Max Die Set Yüksekliği			350	385	500	460	520	530	565	550
Kalıp yüksekliği ayarı		mm	100	140	120	160	160	160	160	250
Slayt Alt Boyutu	L × R	mm	550	510	700	700	700	810	1230	1230
Slayt Alt Boyutu	F × B	mm	550	560	700	670	670	810	1000	1000
Boyut Boyutu	L × R	mm	700	710	800	850	850	990	1240	1240
Boyut Boyutu	F × B	mm	750	790	850	900	900	1060	1200	1200

Parametre		Birim	JS31-500	JS31-500A	JS31-630	JS31-630A	JS31-800	JS31-1000	JS31-1250	JS31-1600
Nominal kapasite		Kn	5000	5000	6300	6300	8000	1000	12500	16000
Nominal basınç vuruşu		mm	13	13	13	13	13	13	13	13
Slayt vuruşu		mm	250	400	400	400	500	500	500	500
Dakikada vuruş		mm	250	20	16	18	10	10	10	10
Max Die Set Yüksekliği			530	580	830	690	750	800	800	950
Kalıp yüksekliği ayarı		mm	160	200	300	200	300	300	300	300
Slayt Alt Boyutu	L × R	mm	810	1500	1600	1450	1500	1600	1800	1700
Slayt Alt Boyutu	F × B	mm	810	1100	1450	1100	1600	1500	1600	1850
Boyut Boyutu	L × R	mm	990	1500	1600	1450	1600	1600	1800	1900
Boyut Boyutu	F × B	mm	1060	1100	1450	1100	1600	1600	1600	1750
