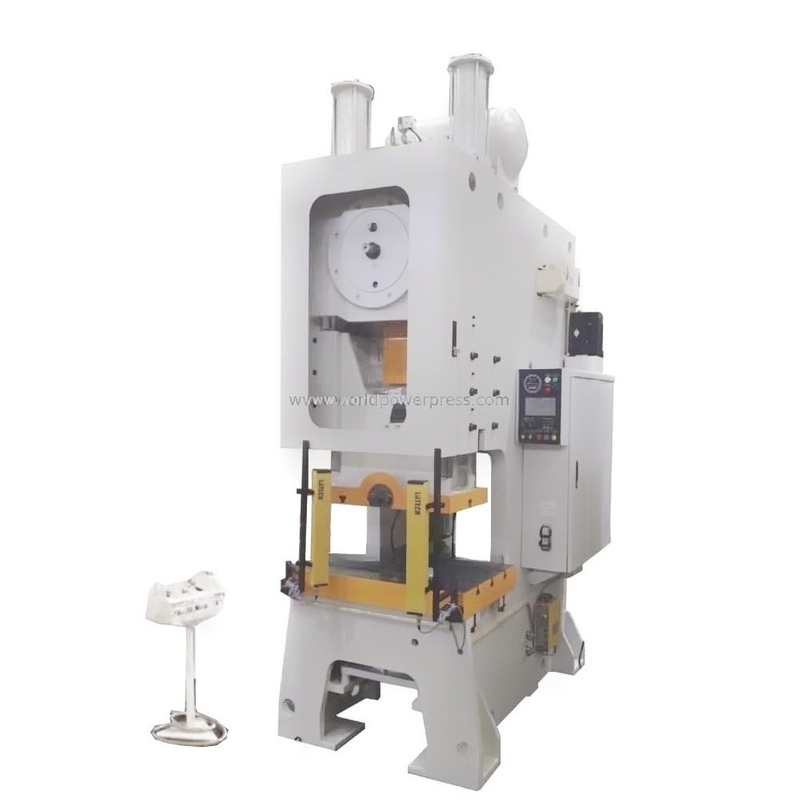

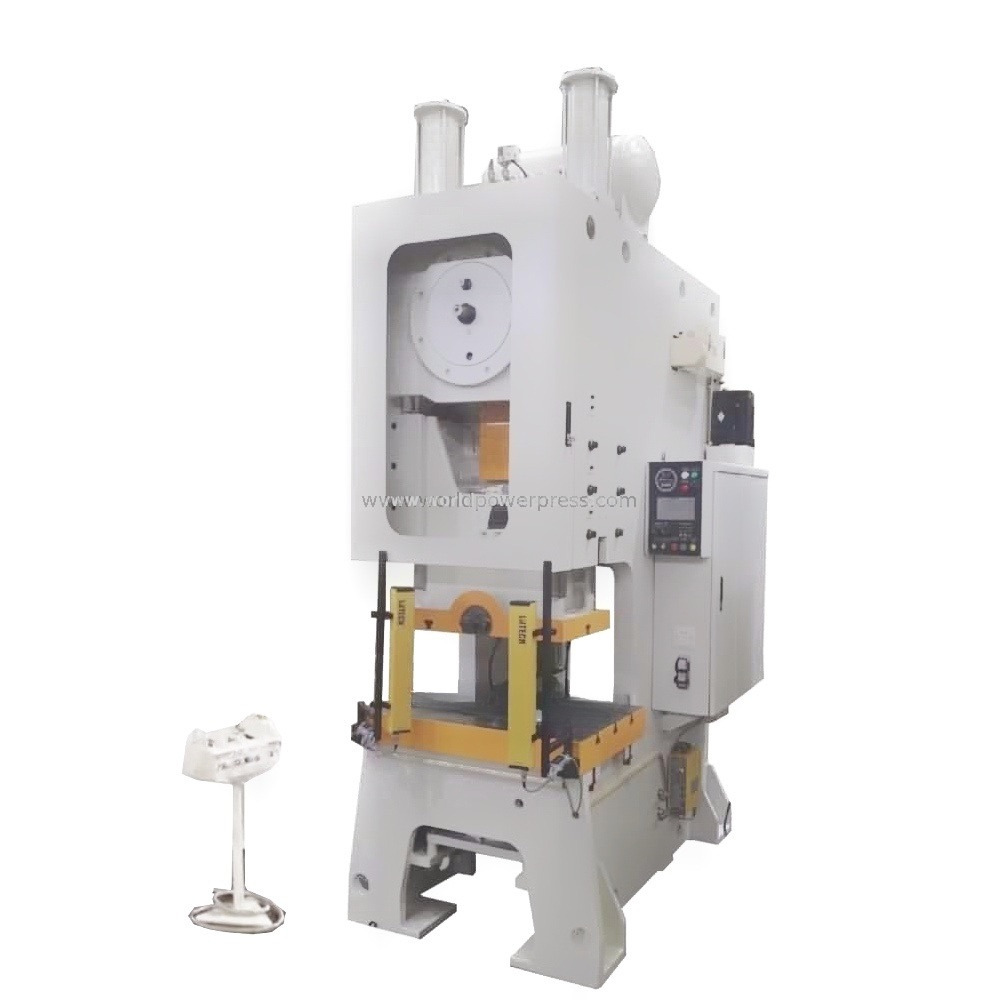

JH21L
WORLD
1) C çerçeve optimize edilmiş yapı
2) Çelik kaynaklı sağlam gövde
3) İnme uzunluğunu ayarlamak için ekentik çalı sistemi
4) Bir basında farklı boyutlar için geçerli
5) JH21-25L hariç, 8 taraflı slayt kılavuz rayları yüksek önlem için
6) JH21-25L hariç ince yağ yağlama
 Güç basma strok uzunluğu ayarlama mekanizmasıMekanizma, manuel olarak ayarlanabilir krank milinin önüne monte edilmiştir. Motorlu ayar isteğe bağlıdır. Operatörün sağ vuruş uzunluğu konumunu kontrol etmesi için bir delik vardır. Pres konsolunda strok uzunluğunu ayarlamak için bir düğme bulunur. Ayarlanırken, pnömatik silindir ayarlı şaftı çıkarır. Mili istenen konuma ayarlamak için bir anahtar kullanın. İnme ayar düğmesini geri çevirin ve şaft orijinal konuma geri dönecektir. |
Kuru tip kombine pnömatik debriyaj ve fren
HMI ile PLC Merkezi Kontrol Sistemi
Hidrolik aşırı yük koruma sistemi
60ton ve daha büyük boyutlar için RAM motorlu ayar sistemi
Ayarlanabilir strok hızları için frekans inverter
Sekiz yüzlü bronz kılavuz plakalı Ram Gibs (25ton pres 6 yüz tipidir)
Otomatik sirkülasyon ince yağ yağlama sistemi
Pres makinesi kurulumu için anti-vibrasyon pedleri
| JH21-25L | JH21-45L | JH21-63L | JH21-80L | JH21-110L | JH21-125L | JH21-160L | JH21-200L | JH21-250L | ||||
| Kapasite | kn | 250 | 450 | 630 | 800 | 1100 | 1250 | 1600 | 2000 | 2500 | ||
| Nominal vuruş | mm | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | ||
| Slayt vuruşu | mm | 10-110 | 20-120 | 10-150 | 10-150 | 10-160 | 10-160 | 16-160 | 18-180 | 21-220 | ||
| SPM | Sabit | min-1 | 100 | 80 | 70 | 60 | 50 | 50 | 40 | 35 | 30 | |
| Değişken | min-1 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | 35-50 | 30-40 | 25-35 | ||
| Maks. Ölümsüz yüksekliği | mm | 250 | 270 | 300 | 320 | 350 | 350 | 350 | 450 | 500 | ||
| Kalıp yüksekliği ayarı | mm | 50 | 60 | 80 | 80 | 80 | 80 | 110 | 110 | 120 | ||
| Boğaz derinliği | mm | 210 | 230 | 300 | 300 | 350 | 350 | 380 | 390 | 420 | ||
| Sütunlar arasında | mm | 450 | 550 | 620 | 640 | 710 | 760 | 810 | 920 | 960 | ||
| Desteklemek | LR | mm | 700 | 810 | 900 | 1000 | 1150 | 1150 | 1300 | 1400 | 1400 | |
| FB | mm | 400 | 440 | 580 | 580 | 680 | 680 | 740 | 760 | 800 | ||
| Thk | mm | 80 | 110 | 110 | 120 | 140 | 140 | 150 | 160 | 170 | ||
| Güç açma | mm | φ170 × 20 | φ180 × 30 | φ200 × 40 | φ200 × 40 | φ260 × 50 | φ260 × 50 | φ300 × 50 | φ300 × 50 | φ320 × 50 | ||
| (Yukarı Delik Dia. × DPTH × Düşük Delik çapı.) | × φ150 | × φ160 | × φ180 | × φ180 | × φ220 | × φ220 | × φ260 | × φ260 | × φ280 | |||
| Slayt alanı | LR | mm | 360 | 600 | 680 | 710 | 810 | 810 | 920 | 970 | 970 | |
| FB | mm | 300 | 360 | 400 | 440 | 500 | 500 | 580 | 600 | 650 | ||
| Şafak deliği | Dia. | mm | φ40 | φ40 | φ50 | φ50 | φ60 | φ60 | φ65 | φ65 | φ70 | |
| DPTH | mm | 60 | 60 | 80 | 80 | 80 | 80 | 85 | 90 | 90 | ||
| Ana motor gücü | KW | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 18.5 | 22 | ||
| Dimensions | FB | mm | 1500 | 1610 | 1680 | 1750 | 1860 | 1860 | 2250 | 2500 | 2730 | |
| LR | mm | 950 | 1170 | 1260 | 1310 | 1400 | 1450 | 1600 | 1700 | 1750 | ||
| H | mm | 2650 | 2850 | 3050 | 3150 | 3350 | 3350 | 3800 | 4200 | 4300 | ||
| Net ağırlık | kilogram | 3100 | 4350 | 6500 | 8500 | 10000 | 10700 | 14500 | 17950 | 25400 | ||
