JH21 C Çerçeve Tek Kranklı Güç Basın

Sac metal parçalar damgalama, delme, kesme, bükme, kesme ve körleme işlemi için en popüler c tipi pres makinesi. Pres tonajları 25 ila 400 ton arasındadır. JH21 c çerçeve presi standart olarak PLC, dokunmatik ekran HMI, ıslak tip pnömatik debriyaj ve fren, emniyet solenoid valfı, hidrolik aşırı yük pompası, otomatik yağlama pompası ve kızak denge silindirleriyle donatılmıştır. Işıklı güvenlik bariyerleri, ayarlanabilir strok hızları için frekans invertörü, piston tipi kalıp tamponu, hızlı kalıp değiştirme kelepçeleri, tonaj monitörü, emniyet kalıp bloğu isteğe bağlıdır. Bu tek krank presi, otomatik pres olarak hareket etmek için rulo sac rulo besleyiciyle çalışabilir. Manipülatörler gibi transfer sistemine sahip birkaç otomatik pres, tam otomatik pres hattı olarak çalışabilir.

Miktar：



Sor Soru Çubuğuna Ekle

Model：
JH21
ürün markası：
WORLD

Güç basın makinesi için dünya patent ıslak tip pnömatik debriyaj ve fren

Dünya volanı, tahrik milini, dişli halkasını üretir ve ithal edilen sürtünme diskleri ve contaları ile debriyajı birleştirir. Sürtünme diskleri yağlama ve soğutma için daha iyi olan yağ banyosudur. Tüm kavramalar sıcaklık testinden ve ağırlık dengesi testinden geçmelidir. Islak debriyaj, kuru tip debriyaj ile karşılaştırıldığında daha uzun servis ömrü, daha düşük gürültü, daha ucuz bakım maliyeti ve daha kolay bakım gibi avantajlara sahiptir. Özellikle daha sıkı temizlik talepleri nedeniyle damgalanan ev aletleri parçaları için.

Pnömatik pres kontrolü için PLC

Programlanabilir lojistik kontrol sistemi tüm dünya marka otomatik güç preslerinde standart donanımdır. Schneider, Omron, Panasonic hepsi mevcuttur. Otomatik yağlama pompası da PLC tarafından kontrol edilir ve operatör yağlama süresini ve frekansını HMI üzerinden ayarlayabilir. Pres, inç, tek vuruş ve sürekli vuruş olarak çalışabilir. Acil durumlarda kullanmak için kontrol panelinde bir acil durdurma düğmesi var. Basın çalışma durumu HMI ile de kontrol edilebilir.

Pnömatik pres makinesi için hidrolik aşırı yük koruma sistemi

World press, daha yüksek güvenilirliğe ve daha hassas aksiyona sahip geleneksel mekanik kesme plakası yerine hidrolik aşırı yük koruma sistemi kullanıyor. Yanlış çalıştırma veya aşırı yükleme yapılması durumunda, haznenin altındaki yüksek basınçlı hidrolik yağı, aşırı yük pompası yağ deposuna geri dönecektir. Bu arada, basına bir sinyal gönderilir ve pres ve pnömatik güç presini korumak için pres hemen durur. Kontrol panelinde bir sıfırlama anahtarı vardır ve aşırı yük pompası, hidrolik yağını tekrar kola pompalar. İşlem için tekrar basın hazır olacaktır.

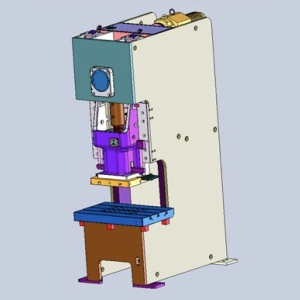

C tipi presin kompakt yapısı

1. Çapraz konumlu krank mili

2. Motor ve debriyaj arka tarafta

3. İki kızaklı denge silindiri

4. C çerçeve çelik kaynaklı gövde, tavlama işlemi

5. Aşırı yük pompası, gres pompası ve pnömatik sistem arka tarafta

Aralıklı çerçeve presleri için yüksek hassasiyetli dikdörtgen tipi kızak kılavuzları

Uzatılmış dikdörtgen tip altı, baskı gövdesine sabitlenmiş bronz plakalarla birlikte tokmaklara bakmaktadır. Daha yüksek hassasiyet ve daha uzun yüzey ömrü. Kılavuzdaki boşluklar öndeki cıvatalarla ayarlanabilir. Tüm tokmaklar dünya fabrikasında döküm ve cnc freze merkezi ile işleme. Otomatik yağlama sistemi, kılavuzlar için uygun yağlayıcı sağlar. Güvenilir, sağlam ve düşük ses.

Güç pres makineleri için vidalı Con çubuk

1. Döküm con çubuk, çelik bilya scres dövme

2. Koşum geliştirmek için vidalı azot tedavisi

3. con çubuk içinde yağlama

4. Dişli yüksekliğini ayarlamak için vidalı mil ile çalışan sonsuz dişli sistemi

5. Ram ayar hassasiyeti 0.1mm ile kalıp yüksekliği göstergesi

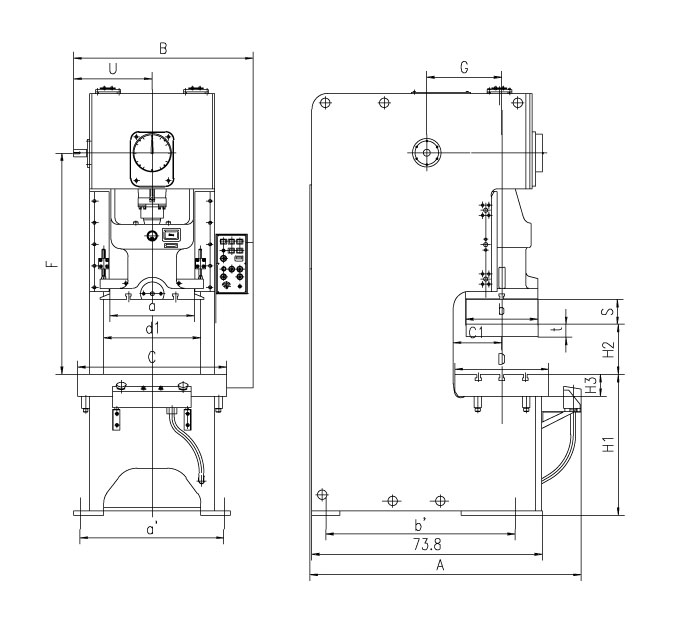

tek krank pres ölçüleri

MADDE		KOD	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125
Nominal kapasite		pe	KN	250	450	600	800	1250
Slayt Strok Uzunluğu		S	aa	80	120	140	160	180
Slayt Konturları	Sabit		spm	100	80	70	60	50
Slayt Konturları	Değişken (isteğe bağlı)		spm	60-120	50-95	45-70	40-60	35-50
Maks. Kapama yüksekliği		H2	aa	250	270	300	320	350
Shut Yükseklik Ayarı		t	aa	50	60	70	80	90
Boğaz derinliği		C1-	aa	210	225	270	310	350
Sütunlar Arası Mesafe		d1	aa	450	515	560	610	670
Alt Boyutu Kaydır	F-B	b	aa	250	340	400	460	520
Alt Boyutu Kaydır	L-R	a	aa	360	410	480	540	620
Sap Delik Boyutu	Çap	d	aa	40	50	50	50	70
Sap Delik Boyutu	derinlik	I	aa	65	60	70	65	90
Masa boyutu	F-B	D	aa	400	440	520	600	680
	L-R	C	aa	720	825	930	950	1100
	Kalınlık	H3	aa	80	110	130	140	155
Masa delik çapı		¢	aa	150	150	150	180	200
Genel boyutları	F-B	A	aa	1500	1585	1540	1765	2040
	L-R	B	aa	945	1075	1200	1200	1320
	Yükseklik	H	aa	2120	2390	2570	2725	3035
Motor gücü			KW	3	5.5	5.5	7.5	11
Ağırlık (yaklaşık)			kilogram	2450	3550	5150	6450	9550
MADDE		KOD	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Nominal kapasite		pe	KN	1600	2000	2500	3150	4000
Slayt Strok Uzunluğu		S	aa	200	220	220	220	250
Slayt Konturları	Sabit		spm	45	45	30	30	30
Slayt Konturları	Değişken (isteğe bağlı)		spm	30-45	25-45	20-30	20-30	20-30
Maks. Kapama yüksekliği		H2	aa	400	450	500	500	550
Shut Yükseklik Ayarı		t	aa	100	110	120	120	120
Boğaz derinliği		C1-	aa	400	430	450	450	490
Sütunlar Arası Mesafe		d1	aa	736	910	980	980	1050
Alt Boyutu Kaydır	F-B	b	aa	580	650	700	700	750
Alt Boyutu Kaydır	L-R	a	aa	700	880	950	950	1020
Sap Delik Boyutu	Çap	d	aa	70	70	70	70	70
Sap Delik Boyutu	derinlik	I	aa	100	100	130	130	130
Masa boyutu	F-B	D	aa	760	840	880	880	950
	L-R	C	aa	1175	1390	1500	1540	1700
	Kalınlık	H3	aa	165	180	190	190	210
Masa delik çapı		¢	aa	220	250	270	270	290
Genel boyutları	F-B	A	aa	2305	2600	2660	2720	2850
	L-R	B	aa	1420	1540	1640	1680	1750
	Yükseklik	H	aa	3215	3800	3865	3865	4150
Motor gücü			KW	15	18.5	22	30	37
Ağırlık (yaklaşık)			kilogram	13600	19200	23200	26600	31600
