J23 Eksantrik Krank Tipi Basma Presi

J23 eksantrik delme makinesi, bir genel tip mekanik güç presidir. eğimli bir çalışma masası demir gövde Döküm. Sol aşırı yük koruması için ram içinde plaka kesme sağda bulunan krank miline mekanik bükülmez haddeleme anahtar kavrama ve bant tipi fren v tipi ram payandalı, el ram ayarlama için. Bu boks pres 6.3ton den 125ton kapasitesine sahiptir. J23 mekanik pres da küçük parçalar delme ve sıcak dövme için uygundur.

Miktar：



Sor Soru Çubuğuna Ekle

Model：
J23
ürün markası：
WORLD

ısıl işlem ile demir gövde döküm

eksantrik pres demir gövdesini döküm benimser. İki döküm bacakları iki güçlü cıvata ile bağlantılı vücut destekler. Vücut kolay damgalama parçalar ve artıkları bırakarak bazı açılar için incliable olabilir. Dünya hassas makine kendi fabrikasında döküm parçaları üretmektedir. kum ve reçine ile Gri döküm.

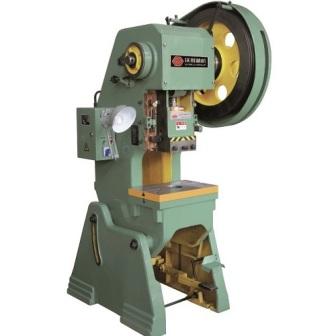

6.3t-16t küçük bir basın

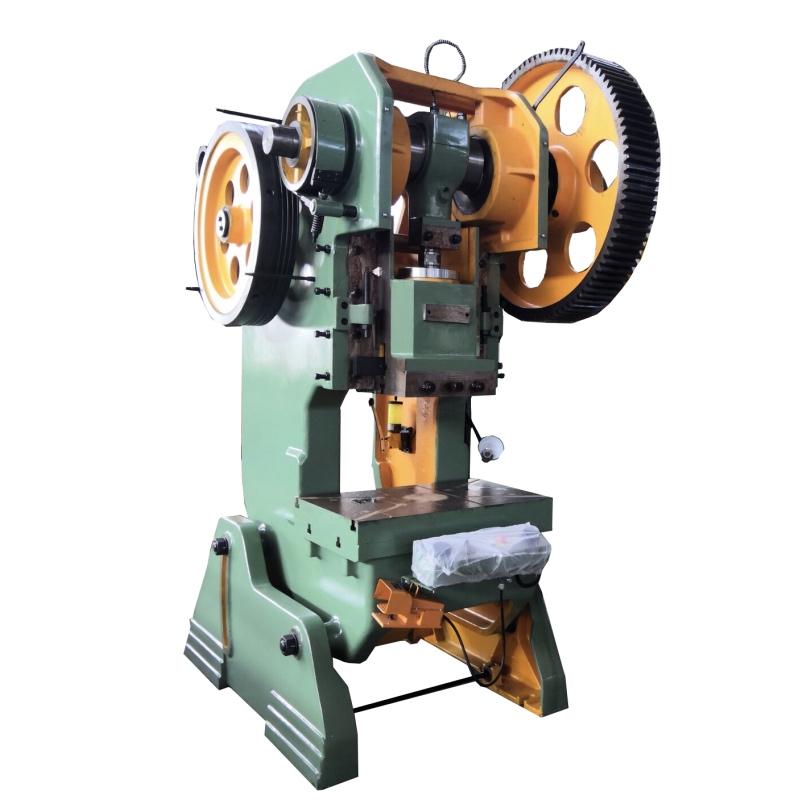

25t-63t orta boy baskı

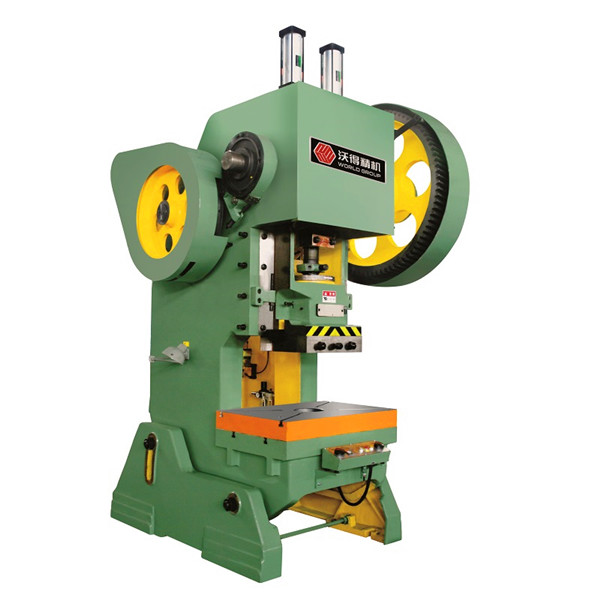

Slayt denge silindiri ile büyük boy eksantrik pres

denge silindir 80t-125T pres

Mekanik haddeleme anahtar tipi debriyaj

Küçük pres böyle 6.3ton, 10Ton ve 16ton olarak mekanik kontrol sistemi ile ayak pedalı tarafından işletilmektedir. Ayak pedalı ve iki el düğmesi kontrolü Hem 25Ton ve daha büyük boyutta punch pres için kullanılabilir.

80ton ve daha büyük için slayt dengesi silindir eksantrik presleri boyutları

üstte iki kayar denge silindirleri baskı boynuzu ve üst alet ağırlığını dengelemek için. Basın daha istikrarlı hareket edebilir.

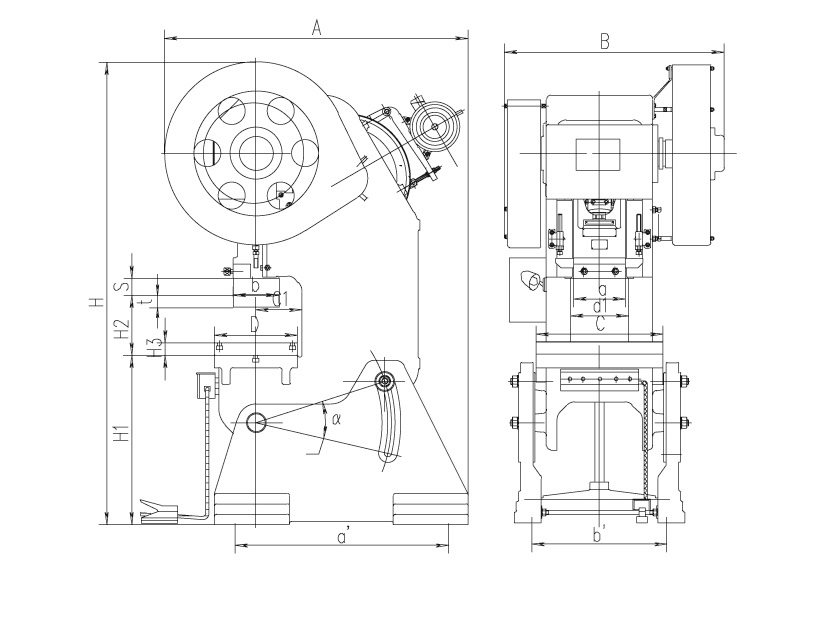

J23 eksantrik pres boyutları

EŞYALAR		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Kapasite		KN	63	100	160	250	350	400
Nominal inme		aa	2	2	2	2.5	3.5	6
Slayt strok uzunluğu		aa	35	45	55	65	80	90
Dakikada İnme kez		spm	170	145	125	55	50	45
Maks. Die set yüksekliği		aa	150	180	220	270	290	320
Die kapalı yükseklik ayarı		aa	30	35	45	55	60	65
Boğaz derinliği		aa	110	130	160	200	220	250
diki arasındaki mesafe		aa	150	180	220	270	280	340
alt boyutunu kaydırın	L-R	aa	140	170	200	250	250	300
alt boyutunu kaydırın	F-B	aa	120	150	180	220	220	260
Stemhole boyutu	Çap	aa	30	30	40	40	40	50
Stemhole boyutu	derinlik	aa	55	55	60	60	60	70
boyutunu ArtıracaktırANKARA	L-R	aa	310	370	450	560	610	700
	F-B	aa	200	240	300	370	400	460
	Kalınlık	aa	30	35	40	50	60	65
Tablo delik çapı		aa	60	80	100	120	130	150
Maks. eğilebilir açı		°	45	35	35	30	30	30
yüzey yüksekliği yastık		aa	750	730	750	800	815	850
Genel boyutları	L-R	aa	620	665	847	950	1058	1335
	F-B	aa	780	900	1150	1345	1460	1721
	Yükseklik	aa	1503	1658	1910	2130	2225	2488
vakıf cıvata arasındaki mesafe	L-R	aa	314	394	450	600	650	750
vakıf cıvata arasındaki mesafe	F-B	aa	530	610	780	920	1020	1060
Motor gücü		kw	0.75	1.1	1.5	2.2	4	5.5
Ağırlık		kilogram	400	576	1085	1780	2650	3540

EŞYALAR		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Nominal kapasite		KN	630	630	800	1000	1250
Nominal inme		aa	6	7	7	7	8
Slayt strok uzunluğu		aa	110	110	120	140	150
Dakikada İnme kez		zamanlar	50	40	38	38	38
Maks. kalıp seti yüksekliği		aa	360	390	440	480	500
Die yükseklik ayarı		aa	80	80	90	100	100
Boğaz derinliği		aa	260	310	350	380	390
diki arasındaki mesafe		aa	350	420	450	560	550
alt boyutunu kaydırın	L-R	aa	300	400	430	540	540
alt boyutunu kaydırın	F-B	aa	260	360	360	480	480
Stemhole boyutu	Çap	aa	50	50	60	60	60
Stemhole boyutu	derinlik	aa	70	70	75	75	75
boyutunu ArtıracaktırANKARA	L-R	aa	760	860	950	1080	1100
	F-B	aa	480	570	650	710	720
	Kalınlık	aa	80	80	100	120	130
Tablo delik çapı		aa	180	180	200	220	240
Maks. eğilebilir açı		°	20	20	20	15	13
yüzey yüksekliği yastık		aa	810	850	850	850	860
Genel boyutları	L-R	aa	1350	1500	1715	1790	1790
	F-B	aa	1810	1958	2060	2404	2504
	Yükseklik	aa	2740	2868	3290	3625	3715
vakıf cıvata arasındaki mesafe	L-R	aa	850	920	1010	1130	1110
vakıf cıvata arasındaki mesafe	F-B	aa	1180	1300	1360	1550	1710
Motor gücü		kw	5.5	7.5	7.5	11	11
Ağırlık		kilogram	4550	5500	7390	10800	12035
