C Çerçeve Eksantrik Değişken İnme Pres Makinesi

JH21L C Çerçeve Değişken İnme Pres Makinesi, farklı araçlara sahip bir pres için uygundur. İnme uzunluğu, krank milinin önüne monte edilen mekanizma ile ayarlanabilir. Bu strok ayarlanabilir pres standardı, kuru tip pnömatik debriyaj, hidrolik aşırı yük koruması, otomatik yağlama sistemi ve PLC merkezi kontrol sistemi ile donatır.

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Model：
JH21L
ürün markası：
WORLD

Ürün Açıklaması

Değişken strok pres makinelerinin ana özellikleri

-7 veya 9 Vardiyalar Kontur uzunlukları ayarlanabilir, farklı tip araçlar için uygun

-Santa donanımı güvenlik ışığı bariyerleri ve frekans invertör

-C Çerçeve Çelik Kaynaklı Yapı

-Ce onaylı

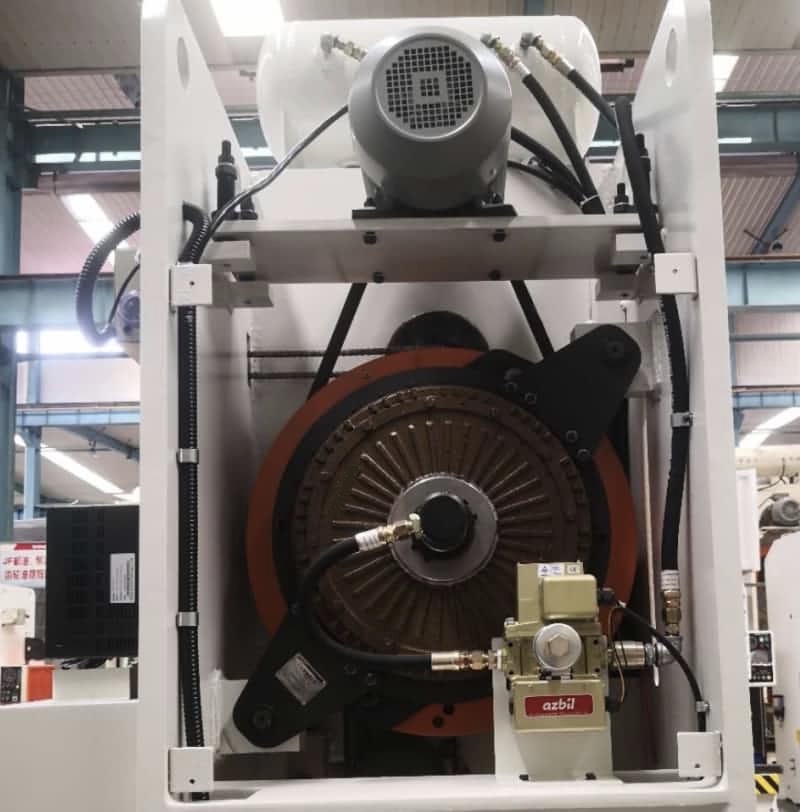

Değişken İnme Basın Debriyajı

Güç basma strok uzunluğu ayarlama mekanizması

Mekanizma, manuel olarak ayarlanabilir krank milinin önüne monte edilmiştir. Motorlu ayar isteğe bağlıdır. Operatörün sağ vuruş uzunluğu konumunu kontrol etmesi için bir delik vardır.

Pres konsolunda strok uzunluğunu ayarlamak için bir düğme bulunur. Ayarlanırken, pnömatik silindir ayarlı şaftı çıkarır. Mili istenen konuma ayarlamak için bir anahtar kullanın. İnme ayar düğmesini geri çevirin ve şaft orijinal konuma geri dönecektir.

Değişken İnme Pres Makinesinin Teknik Parametreleri

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Kapasite			kn	250	450	630	800	1100	1250	1600	2000	2500
Nominal vuruş			mm	3	4	4	5	6	6	6	6	8
Slayt vuruşu			mm	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
SPM	Sabit		min^-1	100	80	70	60	50	50	40	35	30
SPM	Değişken		min^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Maks. Ölümsüz yüksekliği			mm	250	270	300	320	350	350	350	450	500
Kalıp yüksekliği ayarı			mm	50	60	80	80	80	80	110	110	120
Boğaz derinliği			mm	210	230	300	300	350	350	380	390	420
Sütunlar arasında			mm	450	550	620	640	710	760	810	920	960
Desteklemek		LR	mm	700	810	900	1000	1150	1150	1300	1400	1400
		FB	mm	400	440	580	580	680	680	740	760	800
		Thk	mm	80	110	110	120	140	140	150	160	170
Güç açma			mm	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	φ300 × 50	φ300 × 50	φ320 × 50
(Yukarı Delik Dia. × DPTH × Düşük Delik çapı.)			mm	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× φ260	× φ260	× φ280
Slayt alanı		LR	mm	360	600	680	710	810	810	920	970	970
Slayt alanı		FB	mm	300	360	400	440	500	500	580	600	650
Şafak deliği		Dia.	mm	φ40	φ40	φ50	φ50	φ60	φ60	φ65	φ65	φ70
Şafak deliği		DPTH	mm	60	60	80	80	80	80	85	90	90
Ana motor gücü			KW	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		FB	mm	1500	1610	1680	1750	1860	1860	2250	2500	2730
		LR	mm	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	mm	2650	2850	3050	3150	3350	3350	3800	4200	4300
Net ağırlık			kilogram	3100	4350	6500	8500	10000	10700	14500	17950	25400
