C Çerçeve damgası yıkama için manipülatör ile basın

Yardımıyla birlikte çalışan birkaç baskı manipülatörler Yüksek üretim verimliliği sağlar. Giderek daha fazla fabrika damgalama makinelerini otomatik pres hattına geliştirmeye başlar. Düşük işçilik maliyeti, basın makineleri için daha az alan, daha yüksek verimlilik ve daha iyi damgalama kalitesi.

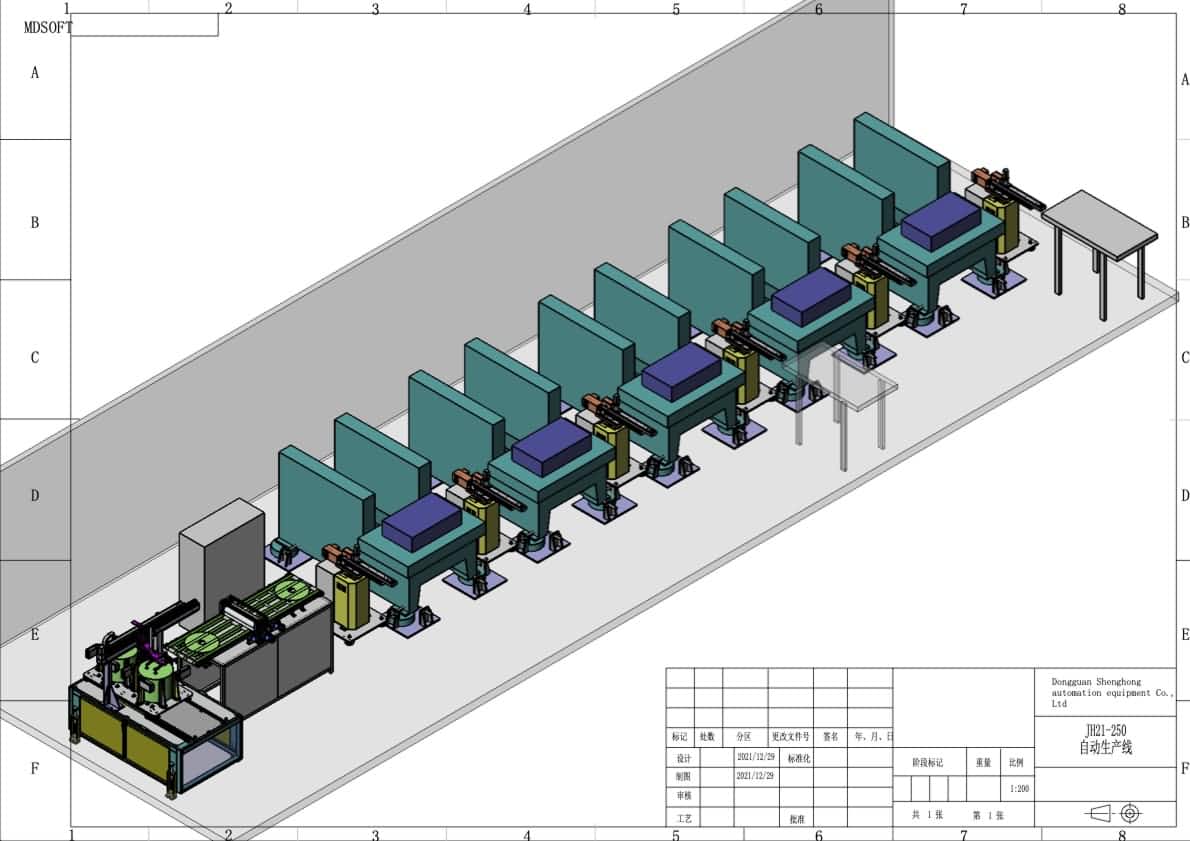

Bu makale bir otomatik damgalama hattı Çamaşır makinesi davul üretimi için. Bu çizgi aşağıdaki gibi ana makineleri içerir.

5-6 birim c çerçeve güç presleri

Dünya markası C Çerçeve Tek Krank Presleri 25ton ila 400ton arasında tonaj aralığına sahiptir. 250ton ve 315ton presleri, davul damgası yıkama için uygundur. 5 ila 6 birim JH21-250 veya JH21-315 Presler yakınlarda kurulabilir. Her bir basın arasındaki boşluk 1 metre ila 1,5 metre olabilir. Her pres 4 adet montaj pedleri vardır. Kurulum için kolaydır ve pedler anti-vibrasyon tipleridir.

Çift istifleyici

Çemberleri veya kare çelik plakaları hızlı yüklemek için çift istasyonlu otomatik istifleyici. Damgalama ve çizimden önce çelik plakaları yağlamak için bir yağlama makinesi vardır. Otomatik merkez konumlandırmadır.

6-7 birim 4 Eksen manipülatörleri

Manipülatörler presler arasına kurulacaktır. Manipülatör kolları iş parçasını alır ve presler arasına aktarır. PLC tuşuna Manipülatör Plc ile bağlantı kurabilir. Bu, makinelerin senkronize edilmesini sağlar.

Bitmiş damgalama parçalarını çıktı için konveyör

Bir konveyör bitmiş adım için pres tarafından koyulabilir.

Basın isteğe bağlı olarak donatabilir Die Hızlı Değişim Cihazı Daha hızlı değişen kalıplar için.

Operatör, kısa damgalama hattı için yalnızca bazılarını kullanmak için birkaç ünite preslerini kapatabilir. Konveyör hareketli. Ve diğer presler de ayrı ayrı çalışabilir.
